灰排線廠家上海希飛電子跟大家分享一下“成品IDC灰排線兩端壓接方法”。說到壓接方法不少客戶都知道一些，但也有很多人并不是完全的了解，在溝通中往往會因?yàn)檫@個壓接方法耽誤很多時間。為了不出錯，往往需要提供樣線，確定方向OK后，再來加工IDC排線。經常可能因此耽誤了交期，還浪費了一定的費用。那么成品IDC灰排線兩端到底是怎么樣的呢？下面我們一一帶來……

 一、同方向，凸點一致【常規壓法】

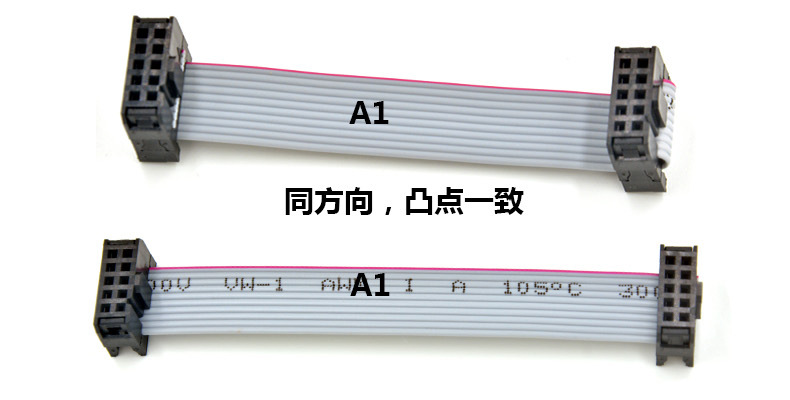

兩個IDC壓線頭方向相同，凸點方向也相同。三角對紅邊的常規壓法也稱為一對一壓法，百分之八十五的客戶都使用這種壓法！6-34P可用自動壓排機壓接，如下圖A1：上面一條為三件式，下面一條為未加反扣的兩件式，以三件式方向凸點為準！

二、同方向，凸點相背

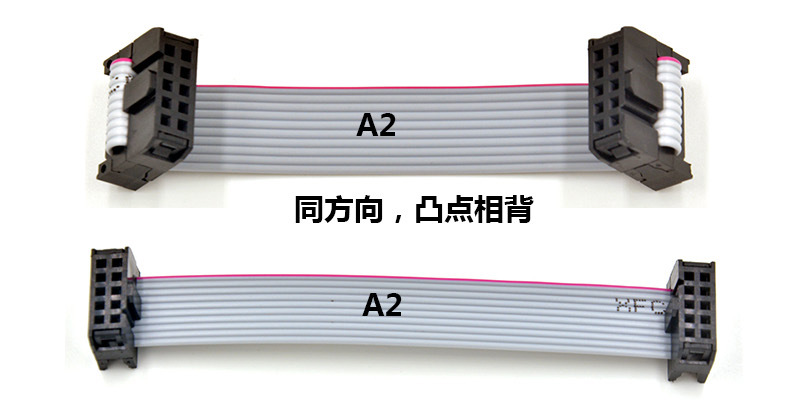

兩個IDC壓線頭方向相同，凸點方向相背。如下圖A2：上面一條為三件式，下面一條為未加反扣的兩件式！大家會問怎么凸點放心怎么不一樣呢！兩件式的扣上反扣就是三件式的方向了！常規是做三件式，所以這里說的是以三件式方向凸點為準！

三、同方向，凸點相對

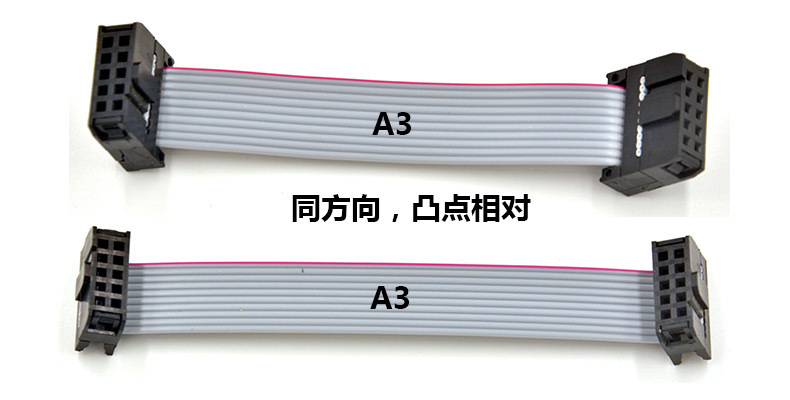

兩個IDC壓線頭方向相同，凸點方向相對。如下圖A3：上面一條為三件式，下面一條為未加反扣的兩件式！以三件式方向凸點為準！需要兩件式那就要注意一下！

四、一正一反，凸點一致

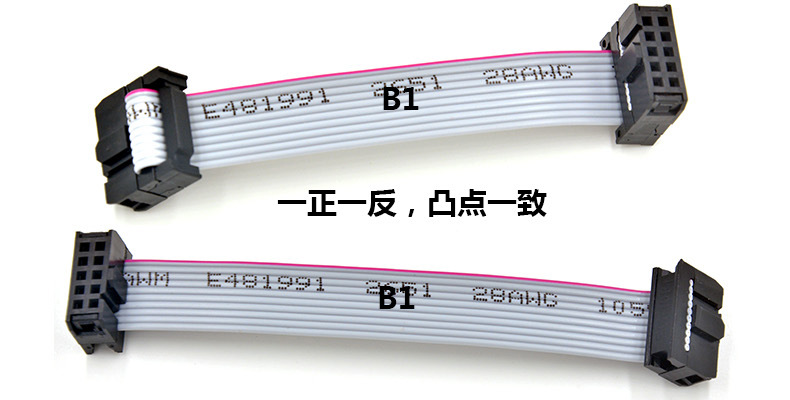

兩個IDC壓線頭方向相反，凸點方向一致。如下圖B1：上面一條為三件式，下面一條為未加反扣的兩件式！常規是做三件式，所以這里說的是以三件式方向凸點為準！

五、一正一反，凸點相背

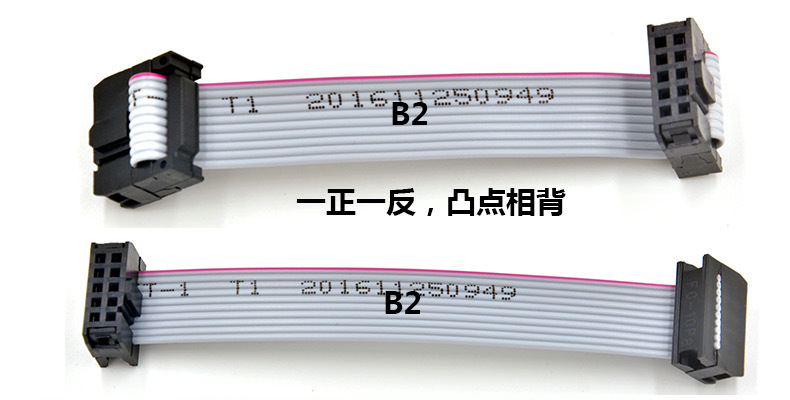

兩個IDC壓線頭方向相反，凸點方向相背，也就是相反的意思。如下圖B2：上面一條為三件式，下面一條為未加反扣的兩件式！常規是做三件式，所以這里說的是以三件式方向凸點為準！

六、一正一反，凸點相對

兩個IDC壓線頭方向相反，凸點方向相對。如下圖B3：上面一條為三件式，下面一條為未加反扣的兩件式！常規是做三件式，所以這里說的是以三件式方向凸點為準！

以上介紹了6種成品IDC排線兩端壓接方法，此六種壓接方法使用于不同PIN位的IDC灰排線中，相信希飛的分享大家會收獲多多。上海希飛電子科技有限公司專業加工各種灰排線、彩排線廠家，期待您的咨詢021-60702625
